Ressorts à Spirale

Copeaux, poussière de meulage, liquide d’arrosage et poussière de l’ambiance sont les ennemis principaux de vis, arbres, colonnes et tourillons de tout centre d’usinage. De plus, le mouvement des parties mécaniques susmentionnées peut provoquer des accidents du travail. Tecnimetal International résout ces problèmes avec son protecteur télescopique à spirale en acier bleu (ou en acier inox poli sur demande). Applications peuvent être sur machines-outils, machine à bois, machines à marbre, machines graphiques, machines pour l’usinage des matières plastiques et tout autre type de centre d’usinage.

Caractéristiques

  • Ces ressorts entourent et protégent des mécanismes cylindriques par ses spires superposé qui sont bien fermeées en laissant dehors les agents contaminants et en raclant les copeaux pendant la compression et l’expansion.
  • L’action du ressort maintient le mécanisme à sa place et s’étent et se comprime entre deux surfaces parallèles.
  • De simples brides peut être utilisées pour positionner le protecteur, qui est normalement installé à la termination d’un arbre, un fourreau ou une vis.

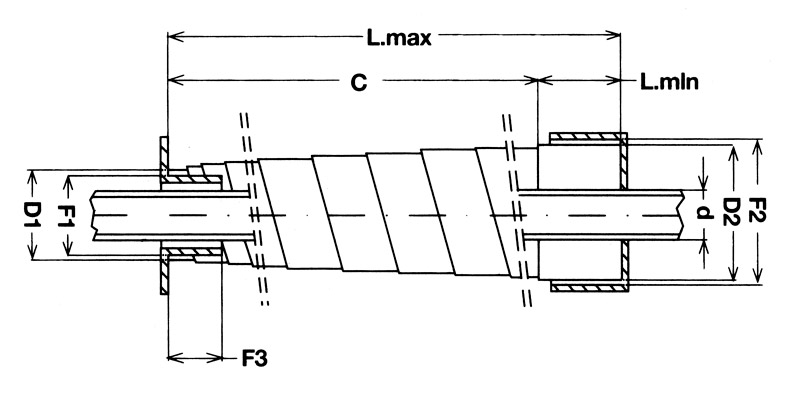

MESURAGE NECESSAIRE POUR UNE CHOIX OPTIMALE DU RESSORT




Diamètre de l’abre ou de la vis: d

Diamètre intérieur du ressort: D1

Diamètre extérieur du ressort: D2

Diamètre extérieur de la bride petite: F1

Diamètre intérieur de la bride grande: F2

Hauté de tous les deux brides: F3

Exténsion: L. max

Longueur du ressort comprimé:L. min

Course: C

Télécharger le catalogue pour vous aider à placer une commande
